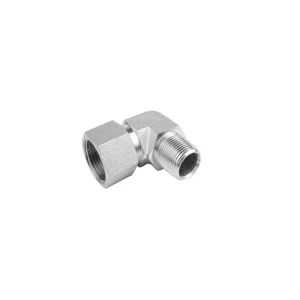

Adaptador hidràulic JIC Mascle a BSP
Forma: colze
Fil 1 Tipus: JIC MASCUL
Tipus de rosca 2: BSP MALE O-RING
Adaptador hidràulic JIC Mascle a BSP
Número de peça:
1JG9
Atributs:
Forma: colze
Fil 1 Tipus: JIC MASCUL
Tipus de rosca 2: BSP MALE O-RING

代号PART NÚM. | 螺纹FIL | O形圈ANELLA O | 尺寸DIMENSIONS | |||||
E | F | F 端 | A | B | S1 | S2 | ||
1JG9-04-02OG | 7/16"×20 | G1/8"×28 | O011 | 24.5 | 26.2 | 11 | 14 | |
1JG9-04-06OG | 7/16"×20 | G3/8"×19 | O113 | 27.5 | 36.8 | 16 | 22 | |
1JG9-04OG | 7/16"×20 | G1/4"×19 | O111 | 26.6 | 31.3 | 14 | 19 | |
1JG9-05-04OG | 1/2"×20 | G1/4"×19 | O111 | 26.5 | 31.8 | 14 | 19 | |
1JG9-05-06OG | 1/2"×20 | G3/8"×19 | O113 | 27.5 | 35.8 | 16 | 22 | |
1JG9-05-08OG | 1/2"×20 | G1/2"×14 | O115 | 31.5 | 43.2 | 22 | 27 | |
1JG9-06-04OG | 9/16"×18 | G1/4"×19 | O111 | 26.9 | 31.3 | 14 | 19 | |
1JG9-06-08OG | 9/16"×18 | G1/2"×14 | O115 | 32.5 | 43.2 | 22 | 27 | |
1JG9-06OG | 9/16"×18 | G3/8"×19 | O113 | 28.5 | 35.8 | 16 | 22 | |
1JG9-08-04OG | 3/4"×16 | G1/4"×19 | O111 | 32 | 33.5 | 19 | 19 | |
1JG9-08OG | 3/4"×16 | G1/2"×14 | O115 | 34.8 | 43.2 | 22 | 27 | |
1JG9-08-06OG | 3/4"×16 | G3/8"×19 | O113 | 32 | 36.8 | 19 | 22 | |
1JG9-08-12OG | 3/4"×16 | G3/4"×14 | O119 | 37.9 | 49.3 | 27 | 32 | |
1JG9-10-06OG | 7/8"×14 | G3/8"×19 | O113 | 37.8 | 39.2 | 22 | 22 | |
1JG9-10-08OG | 7/8"×14 | G1/2"×14 | O115 | 37.8 | 43.2 | 22 | 27 | |
1JG9-10-12OG | 7/8"×14 | G3/4"×14 | O119 | 41 | 49.3 | 27 | 32 | |
1JG9-12OG | 1.1/16"×12 | G3/4"×14 | O119 | 44.2 | 49.3 | 27 | 32 | |
1JG9-12-08OG | 1.1/16"×12 | G12"×14 | O115 | 44.2 | 46.5 | 27 | 27 | |
1JG9-12-16OG | 1.1/16"×12 | G1"×11 | O217 | 48 | 53 | 33 | 41 | |
1JG9-16OG | 1.5/16"×12 | G1"×11 | O217 | 49 | 53 | 33 | 41 | |
1JG9-16-12OG | 1.5/16"×12 | G3/4"×14 | O119 | 49 | 53 | 33 | 32 | |
1JG9-16-20OG | 1.5/16"×12 | G1.1/4"×11 | O222 | 53.8 | 58 | 41 | 50 | |
1JG9-20OG | 1.5/8"×12 | G1.1/4"×11 | O222 | 55.5 | 58 | 41 | 50 | |
1JG9-20-16OG | 1.5/8"×12 | G1"×11 | O217 | 55.5 | 58 | 41 | 41 | |
1JG9-24-16OG | 1.7/8"×12 | G1"×11 | O217 | 62.5 | 63 | 48 | 41 | |
1JG9-24-20OG | 1.7/8"×12 | G1.1/4"×11 | O222 | 62.5 | 63 | 48 | 50 | |
1JG9-24OG | 1.7/8"×12 | G1.1/2"×11 | O224 | 62.5 | 63 | 48 | 55 | |
Els accessoris O-RINGBSP de 90 graus de colze JIC MASCULLE 74 graus / BSP MASCULLES O-RINGBSP són segons l'estàndard BS5200 de l'institut britànic, el mateix que l'estàndard ISO B434-6. segell.
